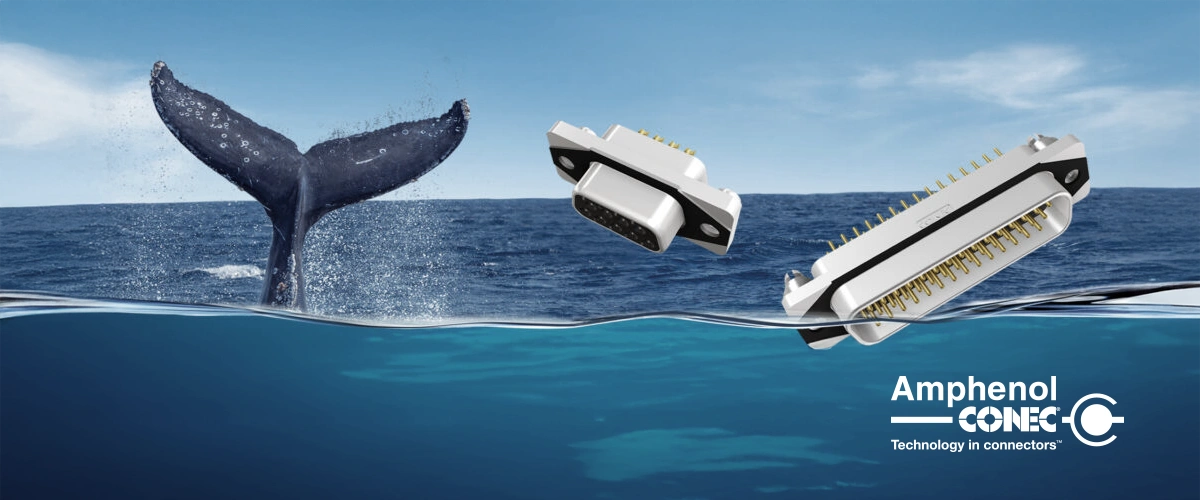

Die CONEC SlimCon Serie ist eine sehr kompakte Version der IP67 D-SUB Steckverbinder. Das besondere Merkmal ist ein kleines, einteiliges Zinkdruckgussgehäuse.

Die Steckverbinder sind für den Rückwandeinbau konzipiert und stehen unter in mechanischem Kontakt mit der umgebenden Dichtfläche des Panels. Die Abdichtung zum Gehäuse wird durch eine schwarze Dichtung erreicht. Die umlaufende Dichtfläche sorgt dafür, dass immer ein gleichmäßiger Anpressdruck auf die Dichtung ausgeübt wird. Dies verhindert eine Überpressung der Dichtung und gewährleistet eine sichere Montage und eine gleichmäßige Abdichtung im Betrieb.

Der Gehäuseausschnitt der CONEC SlimCon Serie entspricht dem anderer IP20 D-SUB Steckverbinder, so dass keine neuen Ausschnitte erforderlich sind und eine Umrüstung von Standard IP20 Systemen auf das IP67 System von der CONEC SlimCon Serie möglich ist. Das einteilige Zinkdruckgussgehäuse macht die neuen CONEC SlimCon D-SUB Steckverbinder - ähnlich wie die CONEC Solid Body Serie – zu einer mechanisch äußerst robusten Schnittstelle mit zuverlässigem IP67 Schutz. Konstruktionsbedingt wird jedoch eine Reduzierung der belegten Fläche von 48% bis 52% gegenüber einem Standard IP67 geschützten D-SUB Steckverbinder erreicht.

Die CONEC SlimCon Serie ist in den Gehäusegrößen 1-3 mit den Standardpolzahlen 9-, 15-, 25-pol sowie den High-Density-Polzahlen 15-, 26- und 44-pol erhältlich. Als Kombinationssteckverbinder sind die Layouts 2W2C, 5W5 und 7W2 erhältlich. Andere Gehäusegrößen und Polzahlen sind unter auf Anfrage erhältlich.

Neben der Variante für den Rückwandeinbau ist auch eine Variante mit offenem Gewindeeinsatz erhältlich. Diese Variante bietet die Möglichkeit der kundenseitigen Umspritzung und damit eine umspritzte Kabelversion mit IP67-Abdichtung. Eine passende Abdrückschraube ist ebenfalls erhältlich.

Insgesamt ist die CONEC SlimCon Serie durch die kleine Bauform und das einteilige Zinkdruckgussgehäuse ideal für industrielle und raue Umgebungen.

Vorteile

• Geringer Bauraum
• Geringes Gewicht
• Eine nicht wasserdichte Schnittstelle kann einfach durch CONEC SlimCon ersetzt werden und ist dann wasserdicht
• Konzipiert für raue Umgebungen
• Schock- und vibrationsfest nach IEC60807-2
• Geeignet für nachträgliches Umspritzen (Lötkelch)

Anwendungsgebiete

• Landtechnik
• Antriebstechnik
• Automatisierungstechnik
• Bahntechnik
• Kommunikationstechnik
• Luftfahrt
• Medizintechnik
• Militär
• Transportindustrie
